陶瓷內襯耐磨彎頭
更新：2014-9-29 8:53:36 點擊：
- 品牌：抗耐牌
- 型號：DN200
- 市場價：5500 元
- 優惠價：5000 元
介紹
陶瓷內襯耐磨彎頭是采用高技術生產工藝--自蔓燃高溫離合合成法制造。該彎頭從內到外分別由剛玉陶瓷、過渡層、鋼三層組成，陶瓷層是在2200℃以上高溫形成致密剛玉瓷（AL2O3），通過過渡層同彎管形成牢固的結合。復合彎頭因充分發揮了鋼管強度高、韌性好、耐沖擊、焊接性能好以及剛玉瓷高硬度、高耐磨、耐蝕、耐熱性好，克服了鋼管硬度低、耐磨性差以及陶瓷韌性差的缺點。

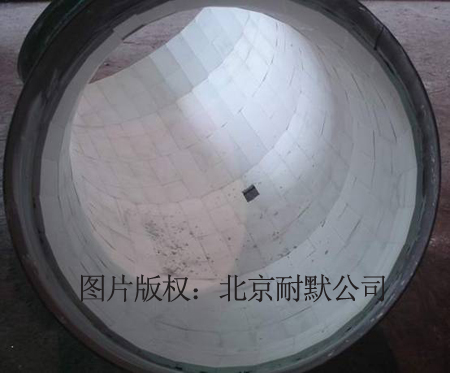

圖（1）陶瓷內襯耐磨彎頭內襯的是耐磨陶瓷片
陶瓷內襯耐磨彎頭綜合性能：
1、良好的耐磨性：陶瓷彎頭與傳統的彎頭、耐磨合金鑄彎頭、鑄石管以及鋼塑、鋼橡管等有著本質性區別。陶瓷彎頭外層是彎頭，內層是剛玉。剛玉層硬度高達HV1100-1400,相當于鎢鈷硬質合金，耐磨性比碳彎頭高20倍以上，它比通常粘接而成的剛玉砂輪性能優越得多。現在剛玉砂輪仍是各種磨床磨削淬火鋼主要砂輪。陶瓷彎頭中剛玉層可把剛玉砂輪磨損掉。陶瓷彎頭抗磨損主要是靠內層幾毫米厚的剛玉層，剛玉莫氏硬度為9，僅次于金剛石和碳化硅，在所有氧化物中，它的硬度是最高的。而鑄石管成份中只有15%左右為剛玉，大部分為SiO2, SiO2莫氏硬度為7。高鉻或稀土耐磨合金管，維氏硬度400左右，不足剛玉硬度的三分之一。所以耐磨合金鑄彎頭、鑄石管抗磨既靠成份和組織，又靠厚度、陶瓷彎頭抗磨能力與它們相比，有了質的飛躍。
2、耐腐蝕、防結垢：陶瓷復合彎頭具有優異的耐酸堿腐蝕和海水腐蝕及防結垢特性。耐酸度96－98％耐蝕性比不銹鋼高10倍。且彎頭表面光滑、平整。有關部門檢測陶瓷彎頭清水阻力系數為0.0193,小于普通彎頭0.0195,可明顯減少運行阻力是各種酸、堿及腐蝕性氣體、流體理想的輸送管道，亦可用于結垢嚴重的除灰管道。

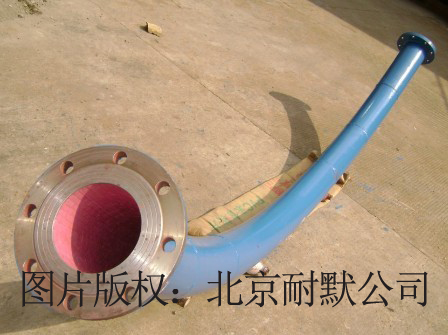

圖（2）大口徑陶瓷內襯耐磨彎頭
3、良好的抗機械沖擊性能：陶瓷彎頭中剛玉熔點為2045℃，剛玉層與鋼層由于工藝原因結構特殊，應力場也特殊。在常溫下陶瓷層受到壓應力，鋼層受到拉應力，二者對立統一成一個平衡的整體。只有溫度升高到400℃以上，由于二者熱膨脹系數不一樣，熱膨脹產生的新應力場才使陶瓷彎頭中原來存在的應力場相互抵消，使陶瓷層與鋼鐵層兩者處于自由平衡狀態。當溫度升高到800℃，它是復合時母管達到的最高溫度，把陶瓷彎頭放入冷水內，反復多次，陶瓷層也不裂縫或崩裂，表現出普通陶瓷無可比擬的抗熱沖擊性能。這一性能在工程施工中大有用處。由于外層是鋼鐵，加之內層升溫也不崩裂，在施工中，對法蘭、儀表口、吹掃口、防爆門等能進行焊接，也可用直接焊接方法進行管道連接。還能用等離子切割機進行現場切割，這比耐磨合金鑄彎頭、鑄石管和鋼塑、鋼橡管在施工中不易、不能焊接和切割更勝一籌。通常硬度高的物質都比較脆，它在磨損中破壞通常不是被磨耗掉，而是脆性破裂，直至失效。剛玉本身也是硬而脆的，但它和鋼形成復合管后，具有內硬外韌，硬而不脆，具有良好的抗機械沖擊性能。
4、重量輕，節省鋼材：
陶瓷內襯耐磨彎頭較銅壁厚的彎頭和耐磨合金鑄彎頭或鑄鐵管輕約40％；較相同內徑的鑄石復合管輕約60－70％，可以減少支架費用，減輕運輸、安裝、檢修時的勞動強度和費用，節省鋼材。
5、造價低：陶瓷復合彎頭價格與耐磨合金鑄彎頭相當，其重量輕，單位長度重量價格比耐磨合金鑄鋼低20－30％；工程總造價與鑄石相當，比耐磨合金鑄管工程造價低20～30%。
6、耐溫性能好：
陶瓷層屬致密鋼玉，其線膨脹系數為68×10-6/oC。耐熱性能優異，能耐溫2000oC以上，可在-50oC~900oC范圍內長期工作。
7、安裝施工方便：<陶瓷復合彎頭可采用焊接、法蘭、柔性快速接頭等聯結方式，其重量輕、運輸、安裝、施工十分方便。.金屬陶瓷復合管硬度高,韌性好,但在搬運、安裝過程中要輕搬輕放,避免嚴重碰撞,特別是避免金屬器械直接接觸或撞擊端面陶層。
圖（3）高溫陶瓷內襯耐磨彎頭用于輸送鋁液
2 .安裝管道時,管道中心線要對正,高低要調平,確保兩端對準確,兩端面錯位量要控制在1.0mm 以內。
2.采用柔性管接套聯接安裝管道時柔性管接套內兩端插入長度要調整對稱,由于復合管熱脹系數為鋼的1/3左右,因此伸縮間隙可減少到3- -5mm 。
3.采用法蘭聯接時,其法蘭端面須與復合管端面平齊。
4.由于復合管焊接性能優良,因此管道聯接方式采用焊接方式進行,在焊接時其坡口采用70°-90°,鈍邊為2-4mm 不留間隙,宜采用小電流焊接。
